Les modules relais Honeywell EC7810 et EC7820 sont des brûleurs automatiques intégrés à base de microprocesseur pour les brûleurs atmosphériques autonomes à allumage automatique (EC7810) ou les brûleurs atmosphériques autonomes avec ventilateur (EC7820). Une base, un amplificateur et une carte de purge sont nécessaires pour compléter le système et sont sélectionnés en fonction des conditions de processus souhaitées. L'afficheur optionnel peut être monté sur le module de relais ou sur la face avant d'un panneau de porte. L'afficheur peut également être monté à distance du panneau, à condition que cela soit approuvé pour l'application. Les fonctions de base de l'EC/RM7820 comprennent le séquencement automatique des brûleurs, la surveillance de la flamme, l'indication de l'état du système, le diagnostic du système ou l'autodiagnostic et le dépannage.

Caractéristiques et avantages :


• Amplificateurs de flamme interchangeables et enfichables en fonction des paramètres de processus souhaités
• Préservation des fichiers historiques et de l'état des séquences après une coupure de courant
• Tentatives d'allumage : 1 ou 3 (sélection par numéro de modèle)
• Réinitialisation à distance

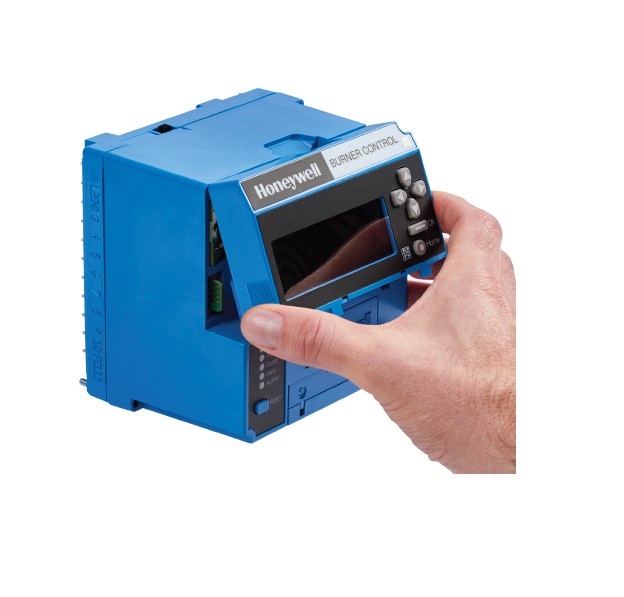

• Module d'affichage à distance
• Les données suivantes concernant le contrôle du brûleur sont disponibles sur le module d'affichage (en option) :
  • Puissance du signal de la flamme
  • État du verrouillage/de l'alarme
  • État de la séquence
  • Nombre total de cycles de travail
  • Nombre total d'heures de fonctionnement
  • Historique des failles avec les six failles les plus récentes
  • Informations de diagnostic (type d'amplificateur de flamme, temps de réponse en cas de défaillance de la flamme, état marche/arrêt de toutes les entrées et sorties numériques, temps de pré-purge sélectionné, état des cavaliers de configuration, ...)

Documentation :
